Notre bride permet de fixer des tuyaux, tubes, et câbles grâce à son design breveté et l´engrenage de ses pinces qui se clipsent les unes dans les autres. Quand les pinces font engrenage les unes dans les autres, la fermeture se réalise autant pour la pince gauche que pour celle de droite, cela crée ainsi une fermeture uniforme. Pour séparer le pinces et ainsi faire passer le tuyau/câble ou tube, il suffit de déplacer les pinces perpendiculairement. S´il faut une fixation sûre, nous recommandons ce pince-câble/bride car son design lui permet de ne pas s´ouvrir. Cette bride/pince-câbles est disponible avec un système d´ancrage pour fixer à un panneau: MAAA. Notre pince-câbles peut être utilisé pour les applications suivantes: pour appareils électriques, électroniques, nautiques, ou automobiles. Pour les grandes séries, nous disposons d´outils d´installation, visitez nos familles MHAN et MHANZ (2 modèles pneumatiques).

Plans PDF:
UL94:   V2
IP:
RoHS:
Mesures exprimées en: Millimètres
Video:


Référence
Plage de câbles Minimale (d)
Plage de câbles Maximale (d)
A
B



Plus
d´infos.
00101100027 6,25 7,37 5,56 1,19
00101100028 7,62 8,89 5,56 1,59
00101100029 9,14 10,31 5,56 1,59
00101100030 10,41 11,89 6,35 1,59
00101100031 12,07 13,61 5,56 1,59
00101100032 13,67 15,44 6,35 1,59
00101100033 15,16 16,89 6,35 1,59
00101100034 17,02 19,81 5,56 1,59
00101100035 18,54 21,08 5,56 1,59
00101100211 19,05 22,23 5,49 1,57
00101100036 22,10 24,77 5,56 1,59
00101100037 24,21 27,76 6,50 1,70
00101100038 26,19 30,15 7,94 1,59
00101100039 31,75 36,20 7,80 1,80
00101100040 35,71 40,89 8,73 1,59
00101100041 40,46 46,02 8,73 1,59
00101100042 45,47 53,59 8,73 1,59
00101100043 47,50 53,98 10,32 1,59
00101100044 53,85 60,71 10,32 1,59

Si vous êtes intéressé(e) par notre famille MA, vous serez sûrement intéressé(e) par ces autres familles:

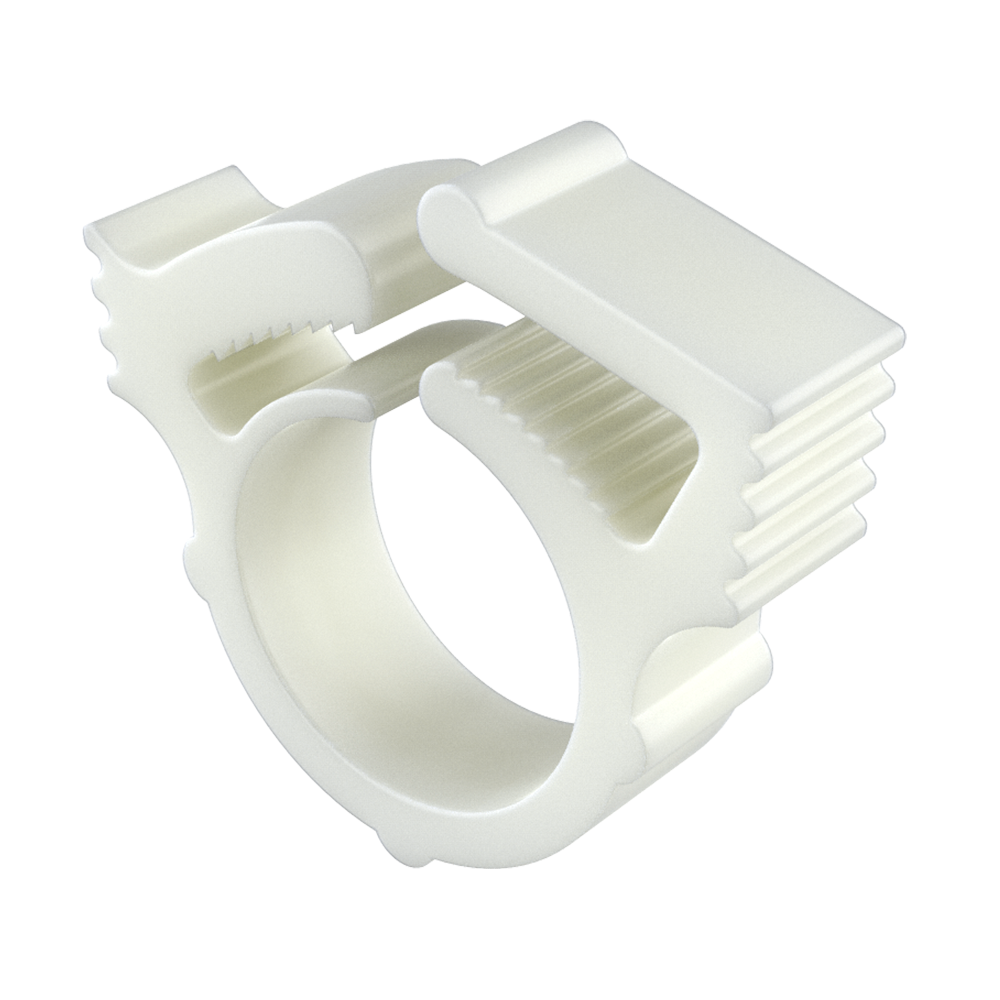

Notre bride permet de fixer des tuyaux, tubes, et câbles grâce à son design et à l´engrenage de ses pinces qui se clipsent les unes dans les autres. Quand les pinces font engrenage les unes dans les autres, la fermeture se réalise autant pour la pince gauche que pour celle de droite, cela crée ainsi une fermeture uniforme. Pour séparer le pinces et ainsi faire passer le tuyau/câble ou tube, il suffit de déplacer les pinces perpendiculairement. On peut utiliser la bride pour les applications suivantes: pour les appareils électriques, électroniques, nautiques, et automobiles.   Notre bride permet de fixer des tuyaux, tubes, et câbles grâce à son design et à l´engrenage de ses pinces qui se clipsent les unes dans les autres. Quand les pinces font engrenage les unes dans les autres, la fermeture se réalise autant pour la pince gauche que pour celle de droite, cela crée ainsi une fermeture uniforme. Pour séparer le pinces et ainsi faire passer le tuyau/câble ou tube, il suffit de déplacer les pinces perpendiculairement. Si vous désirez une fixation d´une seule pince: MA. On peut utiliser la bride pour les applications suivantes: pour les appareils électriques, électroniques, nautiques, et automobiles.
